Optionen

Ein sendender Host hat bis zu 40 Octets im IP Header zur Verfügung, um eine oder mehrere Optionen zu spezifizieren. Davon wird aber relativ selten Gebrauch gemacht. Die Optionen im Einzelnen:

Strict Source Route

Bei dieser Option kann ein Sender exakt vorschreiben, auf welcher Route sein Datagramm durchs Netz geschickt wird. Eine Antwort vom Empfänger muß dann auch denselben Weg zurück nehmen.

Loose Source Route

Mit dieser Option werden nur 'Zwischenstops' auf dem weg zum Ziel angegeben. Der Weg, den ein Datagramm zwischen diesen nimmt, bleibt den Routern überlassen.

Timestamp

Durch die Timestamp-Option können Router auf dem Weg veranlaßt werden, im Datagrammheader einen Zeitstempel zu speichern, der angibt, wann das Datagramm von diesem Router verarbeitet wurde.

Es gibt dabei drei Formate:

• Eine Liste von 32-bit Timestamps
• Eine Liste von Paaren, die IP-Adresse und den dezugehörigen Timestamp enthalten.
• Eine vom Sender angegebene Liste von IP-Adressen, hinter die ein Host, falls er diese Adresse hat, ein Timestamp schreibt.

Besonders in den ersten beiden Fällen kann der Platz bei langen Routen knapp werden; für diesen Fall gibt es ein Overflowfeld, das von jedem Host inkrementiert wird, für dessen Timestamp der Platz nicht ausgereicht hat.

Department of Defense Basic/Extended Security

Bei diesen Optionen gibt es die Möglichkeit, Datagramme mit einem Sicherheitslevel zu versehen, so daß ein Host, der diese Optionen unterstützt, ein Datagramm, das er nicht sehen darf, verwerfen muß.

Wie der Name schon sagt, werden diese Optionen außerhalb des amerikanischen Verteidigungsministeriums kaum benutzt.

End of Option List und No Operation

Die No Operation-Option wird als Füllsel zwischen Optionen benutzt, zum Beispiel, wenn eine Option an einer 16- oder 32-Bit Grenze beginnen soll.

Die End of Option List-Option zeigt an einer 32-bit Grenze das Ende des Optionsfeldes an.

Codierung der Optionen

Die End of Option List- und No Operation-Optionen werden mit 8 Bit codiert:

No Operation 0000 0001

End of Option List 0000 0000

Alle anderen Optionen werden mit mehreren Byte codiert, starten aber immer mit einem Octet, das den Typ angibt, und einem, das die Länge enthält.

Im Typ-Octet wird zudem festgelegt, ob eine Option bei fragmentierten Datagrammen in jedes Fragment kopiert werden soll. Dies ist der Fall bei Security- und Source Routing-Optionen. Timestamps und Record Routes erscheinen dagegen nur im ersten Fragment.

Die Belegung des Typ-Octets wird in Tabelle 9 gezeigt.



Bits Funktion Beschreibung

Copy Flag 1, wenn die Option in alle Fragmente kopiert werden soll

1-2 Option class 0 für Datagramm- oder Netzwerkkontrolle 2 für Debugging und Messen

3-7 Nummer der Option Eindeutig für jede Option

Tabelle 10 zeigt den Wert des Typ-Octets für jede Option.



Wert Copy Class Nummer Name End of Option List

1 1 No Operation

137 1 9 Strict Route Source

131 1 3 Loose Source Route

7 7 Record Route

68 2 4 Timestamp

130 1 2 Security

133 1 5 Extended Security

Die Codierung der komplexeren Optionen:

• Strict und Loose Source Route: Die Optionen enthalten einen Zeiger und eine Liste von Adressen. Der Zeiger enthält die Position der nächsten IP-Adresse, die verarbeitet werden soll. Nach jedem Verarbeitungsschritt wird dieser Zeiger um 4 erhöht.
• Record Route: Das Feld enthält einen Zeiger und freien Platz zur Aufzeichnung der IP-Adressen. Wenn dieser Platz belegt ist, werden keine weiteren Eintragungen vorgenommen.
• Timestamp: Diese Option enthält einen Zeiger, ein Overflow-Feld (8 Bit) und ein Flag-Feld, um das Format zu bezeichnen.
  Wenn das Flag-Feld eine 1 enthält, dann wird bei jedem Hop ein Timestampeintrag gemacht, ist das Flag 3, so füllen nur die Hops, deren IP-Adresse im Optionsfeld enthalten ist, das dazugehörige Timestampfeld aus. Nach jeder Eintragung wird der Zeiger bei Typ 1 bzw. 3 um 8 erhöht, bei Typ 0 um 4. Sind keine Eintragungen mehr möglich, so wird das Overflow-Feld inkrementiert. Bei einem Überlauf des Overflow-Feldes wird das Datagramm verworfen.

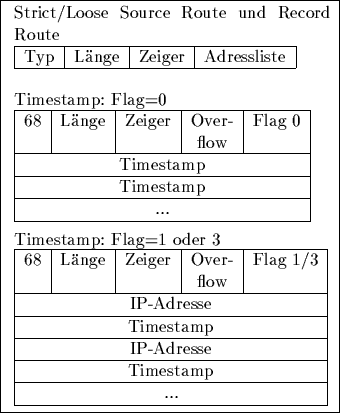

Tabelle 11:  Formate der Optionen
